Was ist der Unterschied zwischen PA 6 und PA 12?

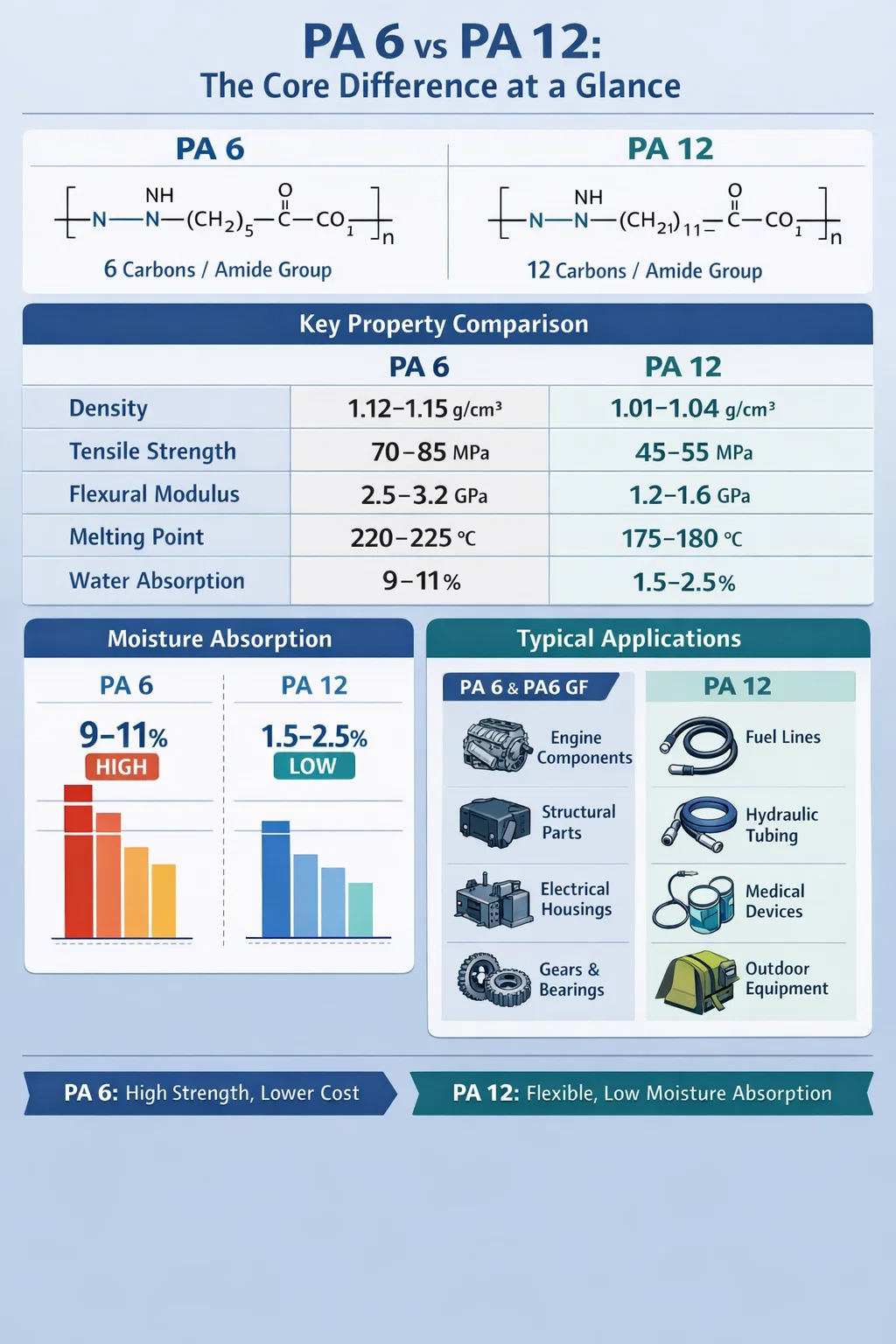

PA 6 vs. PA 12: Der Hauptunterschied auf einen Blick

PA 6 (Polyamid 6, auch bekannt als Nylon 6) und PA 12 (Polyamid 12, auch bekannt als Nylon 12) sind beide technische Thermoplaste aus der Familie der Polyamide, unterscheiden sich jedoch deutlich in der Molekularstruktur, der Feuchtigkeitsaufnahme, der chemischen Beständigkeit, den mechanischen Eigenschaften und dem Verarbeitungsverhalten. Die Zahl in ihren Namen bezieht sich auf die Anzahl der Kohlenstoffatome in der Monomerkette – PA 6 wird aus Caprolactam (6 Kohlenstoffatome) hergestellt, während PA 12 aus Laurinlactam (12 Kohlenstoffatome) abgeleitet ist. Dieser scheinbar einfache strukturelle Unterschied führt zu dramatisch unterschiedlichen Materialverhalten in realen Anwendungen.

Kurz gesagt: PA 6 bietet eine höhere Steifigkeit, bessere mechanische Festigkeit und geringere Kosten und ist somit ideal für strukturelle und tragende Komponenten. PA 12 zeichnet sich durch Dimensionsstabilität, geringe Feuchtigkeitsaufnahme und Flexibilität aus und ist daher die bevorzugte Wahl für Schläuche, Kraftstoffleitungen und Außenanwendungen, bei denen Feuchtigkeitsbeständigkeit von entscheidender Bedeutung ist. Wenn Glasfaserverstärkung hinzugefügt wird – Umformung PA6 GF-Materialien — Der Leistungsunterschied zu PA 12 in der Steifigkeit vergrößert sich noch weiter zu Gunsten von PA 6.

Molekülstruktur und Amidgruppendichte

Der grundlegende Unterschied zwischen PA 6 und PA 12 liegt darin, wie häufig Amidgruppen (-CO-NH-) entlang des Polymerrückgrats auftreten. In PA 6 kommt alle 6 Kohlenstoffatome eine Amidbindung vor. In PA 12 beträgt der Abstand zwischen den einzelnen Amidbindungen 12 Kohlenstoffatome.

Amidgruppen sind hydrophil – sie ziehen Wassermoleküle an und binden sie durch Wasserstoffbrückenbindungen. Das bedeutet, dass PA 6 aufgrund seiner höheren Amidgruppendichte deutlich mehr Feuchtigkeit aufnimmt als PA 12. PA 6 kann bei Sättigung mit Wasser bis zu 9–11 % Feuchtigkeit aufnehmen, während PA 12 nur etwa 1,5–2,5 % aufnimmt. Dies ist kein kleiner Unterschied – er beeinflusst direkt die Dimensionsstabilität, die mechanische Leistung und die elektrischen Eigenschaften über die Lebensdauer des Produkts.

Die längere aliphatische Kette in PA 12 trägt auch zu einer größeren Kettenmobilität und einer niedrigeren Glasübergangstemperatur bei. PA 12 bleibt auch bei Temperaturen von bis zu -40 °C flexibel und wird daher häufig in Kraftstoff- und Bremsleitungen für Kraftfahrzeuge in kalten Klimazonen eingesetzt.

Vergleich der wichtigsten Eigenschaften: PA 6 vs. PA 12

Die folgende Tabelle bietet einen direkten technischen Vergleich der wichtigsten Materialeigenschaften für Konstrukteure bei der Auswahl dieser beiden Polyamide.

Feuchtigkeitsaufnahme und Dimensionsstabilität

Die Feuchtigkeitsaufnahme ist in der praktischen Technik einer der wichtigsten Faktoren, der PA 6 von PA 12 unterscheidet. PA 6-Teile können ihre Abmessungen um bis zu ändern 1,5–2,0 % Länge da sie nach dem Formen mit der Zeit Luftfeuchtigkeit absorbieren. Dies macht den Einsatz von Präzisionskomponenten aus unverstärktem PA 6 in Baugruppen mit engen Toleranzen schwierig, es sei denn, die Konditionierung wird in die Konstruktion einbezogen oder Glasfaserverstärkung wird verwendet, um Dimensionsänderungen zu unterdrücken.

Im Gegensatz dazu zeigt PA 12 unter gleichen Bedingungen Dimensionsänderungen von weniger als 0,5 %. Dies macht den Betrieb weitaus vorhersehbarer und ist einer der Hauptgründe, warum Konstrukteure PA 12 für Hydraulikanschlüsse, Präzisionsarmaturen und Rohre mit kleinem Durchmesser wählen, bei denen Passform und Funktion auch in Umgebungen mit wechselnder Luftfeuchtigkeit konsistent bleiben müssen.

Feuchtigkeit beeinflusst auch die mechanischen Eigenschaften. Ein PA 6-Teil, das trocken im geformten Zustand getestet wurde, weist möglicherweise eine Zugfestigkeit von 80 MPa auf, aber nach der Konditionierung auf einen Gleichgewichtsfeuchtigkeitsgehalt bei 50 % relativer Luftfeuchtigkeit kann diese auf etwa 55–60 MPa sinken. Dies ist ein bekannter Kompromiss, der bei der Spezifikation von PA 6 für strukturelle Anwendungen berücksichtigt werden muss. PA 12 weist weit weniger Schwankungen auf – seine konditionierten mechanischen Eigenschaften bleiben nahe an seinen Trockenwerten, was die Materialspezifikation für Designer vereinfacht.

Glasfaserverstärktes PA 6: Was PA6-GF-Materialien bieten

Wenn Glasfaser zu PA 6 hinzugefügt wird, erfährt das resultierende PA6 GF-Material (allgemein erhältlich als PA6 GF15, PA6 GF30, PA6 GF50 usw., wobei die Zahl den Glasfasergehalt in Gewichtsprozent angibt) eine dramatische Veränderung der Steifigkeit und Festigkeit. Dies ist eine der am weitesten verbreiteten Verstärkungsstrategien bei technischen Kunststoffen.

Wie Glasfaser die Leistung von PA 6 verändert

PA6 GF30 (30 % glasfaserverstärktes PA 6) ist die am häufigsten spezifizierte Sorte. Es liefert:

• Zugfestigkeit von 170–190 MPa , mehr als doppelt so viel wie unverstärktes PA 6
• Biegemodul von 8–10 GPa , verglichen mit 2,5–3,2 GPa für reines PA 6
• Reduzierte Feuchtigkeitsaufnahme – die Glasfaser selbst nimmt kein Wasser auf, sodass die effektive Feuchtigkeitsaufnahme im Verbundwerkstoff deutlich geringer ist als bei reinem PA 6
• Verbesserte Dimensionsstabilität – Verzug und Schrumpfung nach dem Formen werden reduziert, obwohl die anisotrope Schrumpfung aufgrund der Faserorientierung eine neue Rolle spielt
• Die Wärmeformbeständigkeitstemperatur steigt auf ca 200–210°C (gegenüber ~185 °C für reines PA 6 bei 1,8 MPa Belastung)

PA6 GF-Materialien werden häufig in Ansaugkrümmern, Motorabdeckungen, Strukturhalterungen, Elektrogehäusen und industriellen Pumpenkomponenten für Kraftfahrzeuge verwendet. Die Kombination aus hoher Steifigkeit, guter Wärmebeständigkeit und relativ niedrigen Rohstoffkosten macht PA6 GF30 zu einer der kostengünstigsten technischen Verbindungen auf dem Markt.

PA6 GF vs. PA 12: Ein direkter Vergleich

Beim Vergleich von PA6 GF-Materialien mit unverstärktem PA 12 wird die Auswahl differenzierter. PA6 GF30 wird PA 12 in puncto Steifigkeit und Hitzebeständigkeit deutlich übertreffen, aber PA 12 wird immer noch in puncto Flexibilität, chemischer Beständigkeit gegenüber Kraftstoffen und Hydraulikflüssigkeiten sowie Zähigkeit bei niedrigen Temperaturen gewinnen. Wenn die Anwendung ein starres Strukturteil erfordert, das bei erhöhten Temperaturen betrieben werden kann, ist PA6 GF der klare Gewinner. Wenn es sich bei dem Teil um eine flexible Kraftstoffleitung oder einen Anschluss handelt, der Bremsflüssigkeit und Wintertemperaturen von -30 °C ausgesetzt ist, bleibt PA 12 die richtige Wahl.

Chemische Beständigkeit: Wo PA 12 die beste Leistung erbringt

PA 12 weist im Vergleich zu PA 6 eine überlegene Beständigkeit gegenüber einer Vielzahl von Chemikalien auf. Die geringere Amidgruppendichte macht es beständiger gegen Hydrolyse und Angriffe durch Säuren, Laugen und organische Lösungsmittel. Bei Automobilanwendungen führt dies zu einer besseren Beständigkeit gegen:

• Kraftstoffe, einschließlich Ethanolmischungen (E10, E85) und Diesel
• Hydraulikflüssigkeiten und Bremsflüssigkeiten (DOT 4 und DOT 5.1)
• Zinkchlorid- und Calciumchlorid-Streusalze
• Automobilfette und Schmieröle

PA 6 weist in vielen dieser Umgebungen eine ausreichende Leistung auf, kann jedoch Spannungsrisse zeigen, wenn es Zinkchlorid unter mechanischer Belastung ausgesetzt wird – ein Phänomen, das als Umweltstressrissbildung (Environmental Stress Cracking, ESC) bekannt ist. Dies war in der Vergangenheit ein Problem mit PA 6-Clips und -Halterungen in Umgebungen unter dem Motorraum, in denen Straßenspritzer mit Streusalz vorhanden waren. PA 12 ist wesentlich weniger anfällig für diese Art von Fehlern.

Für pharmazeutische und Lebensmittelkontaktanwendungen bietet PA 12 in einigen Märkten aufgrund seines geringeren extrahierbaren Gehalts und der im Laufe der Zeit stabileren Oberflächenchemie auch regulatorische Vorteile.

Verarbeitungsunterschiede zwischen PA 6 und PA 12

Bei beiden Materialien handelt es sich um Thermoplaste, die überwiegend durch Spritzguss und Extrusion verarbeitet werden, ihre unterschiedlichen Schmelzpunkte und Feuchtigkeitsempfindlichkeit führen jedoch zu unterschiedlichen Verarbeitungsanforderungen.

Trocknungsanforderungen

Aufgrund seiner hohen Feuchtigkeitsaufnahme ist PA 6 bei unsachgemäßer Trocknung besonders empfindlich gegenüber hydrolytischem Abbau während der Verarbeitung. Die empfohlenen Trocknungsbedingungen für PA 6 sind typischerweise 80°C für 4–8 Stunden in einem Entfeuchtungstrockner, um einen Feuchtigkeitsgehalt unter 0,2 % zu erreichen. Wenn PA 6 nicht ordnungsgemäß getrocknet wird, führt dies zu Spreizspuren, verringertem Molekulargewicht und beeinträchtigten mechanischen Eigenschaften im Formteil. Für PA6 GF-Materialien gelten die gleichen Trocknungsanforderungen.

PA 12 erfordert aufgrund seiner viel geringeren Hygroskopizität normalerweise eine weniger aggressive Trocknung 80°C für 2–4 Stunden ist ausreichend. Dies kann einen Vorteil bei der Verarbeitungseffizienz bei der Massenfertigung bieten.

Schmelztemperatur und Formtemperatur

PA 6 wird bei Massetemperaturen von 240–280 °C verarbeitet, während PA 12 bei niedrigeren 200–240 °C verarbeitet wird. Diese niedrigere Verarbeitungstemperatur für PA 12 kann in einigen Fällen den Energieverbrauch und die Zykluszeit reduzieren. Der niedrigere Schmelzpunkt von PA 12 bedeutet jedoch auch eine niedrigere Dauergebrauchstemperatur – relevant bei der Spezifikation von Teilen für heiße Umgebungen, wie z. B. Komponenten im Motorraum von Kraftfahrzeugen.

Schrumpfung und Verzug

Unverstärktes PA 6 schrumpft beim Formen isotrop um ca. 1,0–1,5 %. PA6-GF-Materialien weisen eine anisotrope Schrumpfung auf – geringer in Fließrichtung (ca. 0,2–0,5 %) und höher in Querrichtung (ca. 0,6–1,2 %), die bei der Formkonstruktion berücksichtigt werden muss, um Verformungen zu verhindern. PA 12 zeigt eine moderate Schrumpfung von etwa 0,8–1,5 % und verhält sich aufgrund seiner inhärenten Flexibilität in dünnwandigen Teilen vorhersehbarer.

Wärmeleistung und langfristige Wärmealterung

PA 6 hat einen höheren Schmelzpunkt (220–225 °C) und im Allgemeinen eine bessere thermische Leistung als PA 12 (175–180 °C). Wenn PA6 GF-Materialien mit Glasfaser verstärkt sind, können sie bei Temperaturen von bis zu kontinuierlich betrieben werden 130–150°C (mit Wärmestabilisatorpaketen), wodurch sie für Anwendungen unter der Motorhaube von Kraftfahrzeugen geeignet sind.

PA 12 hat aufgrund seines niedrigeren Schmelzpunkts eine Dauergebrauchstemperatur, die typischerweise bei etwa 100–110 °C liegt. Bei Anwendungen, die eine dauerhafte Einwirkung von Motorwärme oder erhöhten Umgebungstemperaturen erfordern, kann dies eine disqualifizierende Einschränkung sein, die Designer dazu drängt, PA6-GF-Materialien oder sogar Polyamide mit höheren Temperaturen wie PA 46 oder PPA zu verwenden.

Von beiden Materialien sind hitzestabilisierte Typen erhältlich. PA6 GF30 HS-Typen (wärmestabilisiert) werden üblicherweise für Motorkomponenten spezifiziert, bei denen eine kontinuierliche Belastung von 150 °C zu erwarten ist, wobei kurzfristige Spitzentemperaturen von bis zu 170 °C toleriert werden. Hitzestabilisierte PA 12-Typen ermöglichen einen kontinuierlichen Einsatz bei etwa 120 °C – eine Verbesserung, aber immer noch niedriger als bei PA6 GF in gleichwertigen Anwendungen.

Typische Anwendungen: Wo jedes Material verwendet wird

Die unterschiedlichen Eigenschaftsprofile von PA 6, PA6 GF-Materialien und PA 12 führen naturgemäß zu unterschiedlichen Anwendungsbereichen. Die folgende Aufschlüsselung spiegelt reale Nutzungsmuster in den wichtigsten Branchen wider.

PA 6 und PA6 GF – Hauptanwendungsbereiche

• Automobil: Ansaugkrümmer (PA6 GF30/GF50), Motorabdeckungen (PA6 GF30 HS), Luftfiltergehäuse, Sicherheitsgurtkomponenten, Pedalsysteme, Radkappen
• Elektrik und Elektronik: Leistungsschaltergehäuse, Anschlussblöcke, Schaltanlagenkomponenten, Kabelbinder, Motorgehäuse
• Industriemaschinen: Zahnräder, Lager, Buchsen, Förderbandkomponenten, Pumpengehäuse
• Konsumgüter: Gehäuse für Elektrowerkzeuge, Fahrradkomponenten, Gepäckrahmen, Sportartikel
• Textil: Garne, Strumpfwaren, Bekleidungsstoffe (unverstärkte PA 6-Faser)

PA 12 – Hauptanwendungsbereiche

• Automobilschläuche: Kraftstoffleitungen, Bremsleitungen, Hydraulikleitungen, Dampfmanagementschläuche, Druckluftbremsleitungen für LKWs
• Industrielle Flüssigkeitshandhabung: Pneumatikschläuche, chemische Transferleitungen, Druckluftverteilung
• Medizinische Geräte: Katheterkomponenten, Griffe für chirurgische Instrumente, Gehäuse für Arzneimittelverabreichungsgeräte
• 3D-Druck (SLS): PA 12-Pulver ist aufgrund seines konsistenten Schmelzverhaltens und seiner Nachbearbeitungsflexibilität das dominierende Material für das selektive Lasersintern
• Offshore und Unterwasser: Flexible Rohre, Kabelummantelungen, Versorgungskomponenten für die Öl- und Gasinfrastruktur
• Schuhwerk: Skischuhkomponenten, Sportschuhteile, die Flexibilität bei Minustemperaturen erfordern

Kostenüberlegungen: Wirtschaftliche Realität von PA 6 vs. PA 12

Bei der Materialauswahl sind häufig die Kosten ein entscheidender Faktor und PA 6 bietet hier einen erheblichen Vorteil. PA 12 kostet typischerweise zwei- bis dreimal mehr pro Kilogramm als PA 6 , und dieser Aufschlag erhöht sich noch weiter, wenn man PA6 GF30 mit PA 12 vergleicht. Der Preisunterschied spiegelt die Rohstoffökonomie wider – Laurinlactam (das PA 12-Monomer) ist eine komplexere und weniger weit verbreitete Chemikalie als Caprolactam (das PA 6-Monomer), das weltweit in sehr großem Maßstab hergestellt wird.

Bei großvolumigen Konsumgütern oder strukturellen Automobilkomponenten, bei denen das Design PA 6- oder PA6 GF-Materialien berücksichtigt, sind die Kosteneinsparungen erheblich. Ein großer Automobilhersteller, der 500.000 Ansaugkrümmer pro Jahr herstellt und PA6 GF30 anstelle eines PA 12-Äquivalents (falls es eines mit ausreichender Steifigkeit gäbe) verwendet, würde jährliche Rohstoffeinsparungen in Millionenhöhe erzielen.

Die Kosten von PA 12 sind nur dann gerechtfertigt, wenn seine spezifischen Eigenschaften – Feuchtigkeitsbeständigkeit, chemische Beständigkeit, Flexibilität, Leistung bei niedrigen Temperaturen – für die Anwendung tatsächlich erforderlich sind. Die Überspezifizierung von PA 12, wo PA 6- oder PA6 GF-Materialien ausreichen würden, ist in weniger erfahrenen Designprogrammen ein häufiger, aber unnötiger Kostenfaktor.

PA 6, PA6 GF und PA 12 in der additiven Fertigung

Im Kontext der additiven Fertigung, insbesondere des selektiven Lasersinterns (SLS), dominiert PA 12 den Pulverbettschmelzmarkt. Sein niedrigerer Schmelzpunkt, sein schmaler Schmelzbereich und sein günstiges Wiedererstarrungsverhalten erleichtern die Verarbeitung in SLS-Systemen ohne übermäßigen Abbau von ungenutztem Pulver zwischen den Builds. Das weltweit am häufigsten verwendete kommerzielle SLS-Pulver – EOS PA 2200 – ist ein PA 12-Typ.

PA 6- und PA6 GF-Materialien wurden erfolgreich für SLS adaptiert, wobei mehrere Anbieter inzwischen Pulvermischungen auf PA6-Basis anbieten, die für eine höhere Steifigkeit mit Glasperlen oder Kohlefasern verstärkt sind. Der höhere Schmelzpunkt und das engere Prozessfenster von PA 6 machen es jedoch in SLS-Systemen anspruchsvoller und es hat in diesem Prozess nicht die gleiche Marktakzeptanz wie PA 12 erreicht.

Für FDM (Fused Deposition Modeling) stehen PA 6-Filamente zur Verfügung, erfordern jedoch Hochtemperatur-Extruder (über 240 °C Düse) und Gehäuse, da das Material dazu neigt, Feuchtigkeit zu absorbieren und sich zu verziehen. PA 12 schneidet in FDM-Umgebungen unter freiem Himmel aufgrund seiner geringeren Feuchtigkeitsaufnahme und besseren Schichthaftung bei niedrigeren Verarbeitungstemperaturen besser ab.

Nachhaltigkeit und Recyclingfähigkeit

Sowohl PA 6 als auch PA 12 sind Thermoplaste und theoretisch durch Umschmelzen recycelbar, allerdings verschlechtern sich ihre mechanischen Eigenschaften mit jedem Verarbeitungszyklus aufgrund von Kettenspaltung und Molekulargewichtsreduzierung. In der Praxis werden Post-Industrial-Recycling-Anteile (PIR) häufiger in unkritischen Anwendungen wie Kabelbindern, Rohren und Spritzgussgehäusen verwendet.

PA 6 hat beim chemischen Recycling einen erheblichen Vorteil. Caprolactam (das PA 6-Monomer) kann durch Depolymerisation aus PA 6-Abfällen zurückgewonnen und in der Polymerproduktion in Neuqualität wiederverwendet werden. Unternehmen wie DSM (heute Envalior) und Lanxess haben hierfür kommerzielle Verfahren entwickelt. Das chemische Recycling von PA 12 ist weniger entwickelt und kommerziell weniger ausgereift.

Bezogen auf den CO2-Fußabdruck weist PA 12 aufgrund der komplexeren Syntheseroute seines Monomers eine höhere Umweltbelastung pro Kilogramm auf. Da PA 12-Teile jedoch in aggressiven Umgebungen länger halten können, ohne dass es zu einer Verschlechterung durch Feuchtigkeit und Chemikalien bei PA 6 kommt, bevorzugt die Lebenszyklusanalyse manchmal PA 12 in Anwendungen, in denen vorzeitige Ausfälle und Austausch vermieden werden.

Von beiden Materialien gibt es biobasierte Versionen. Biobasiertes PA 6 (unter Verwendung von biologisch gewonnenem Caprolactam aus erneuerbaren Rohstoffen wie Rizinusöl) und biobasiertes PA 12 (aus Rizinusöl gewonnenes Laurinlactam ist seit Jahrzehnten im Handel erhältlich und wird von Evonik unter der Marke Vestamid hergestellt) sind beide für Entwickler zugänglich, die die Abhängigkeit von fossilen Brennstoffen verringern möchten.

So wählen Sie zwischen PA 6, PA6 GF und PA 12

Die Entscheidung zwischen diesen Materialien sollte auf einer systematischen Bewertung der Anwendungsanforderungen beruhen. Der folgende Leitfaden bietet einen ersten Rahmen:

Wenn die Entscheidung nach dieser ersten Prüfung noch unklar ist, lohnt es sich, Materialtestproben von Lieferanten anzufordern und anwendungsspezifische Tests durchzuführen, einschließlich der Konditionierung auf den erwarteten Betriebsfeuchtigkeitsgehalt, bevor die mechanischen Eigenschaften gemessen werden. Das Testen von trocken geformtem PA 6 mit konditioniertem PA 12 verzerrt den Vergleich in eine unrealistische Richtung – vergleichen Sie Materialien immer unter gleichwertigen Konditionierungszuständen, die den tatsächlichen Betriebsbedingungen entsprechen.
