Ist Polyamid 6 kristallin oder amorph? PA6-Struktur erklärt

Polyamid 6 ist teilkristallin – nicht vollständig kristallin, nicht vollständig amorph

Polyamid 6 (PA6), allgemein bekannt als Nylon 6 oder Polycaprolactam, ist ein teilkristallines thermoplastisches Polymer . Das bedeutet, dass es gleichzeitig sowohl kristalline Domänen – Regionen, in denen Molekülketten in geordneten, sich wiederholenden Mustern angeordnet sind – als auch amorphe Domänen enthält, in denen die Kettenpackung ungeordnet bleibt. Es ist weder vollständig kristallin wie ein einfacher Salzkristall noch vollständig amorph wie ein gewöhnliches Glas.

Diese zweiphasige Mikrostruktur ist der grundlegende Grund Polyamid 6 funktioniert so, wie es funktioniert. Der kristalline Anteil verleiht ihm Festigkeit und Steifigkeit, während der amorphe Anteil für Flexibilität, Schlagfestigkeit und die Fähigkeit sorgt, kleine Moleküle wie Wasser zu absorbieren. Das Verständnis des Gleichgewichts zwischen diesen beiden Phasen ist für jeden, der Teile entwirft, Materialien auswählt oder PA6 in industriellen oder technischen Kontexten verarbeitet, von entscheidender Bedeutung.

Ein weit verbreitetes Missverständnis ist, dass PA6 je nach Verarbeitung entweder „kristallin“ oder „amorph“ ist. Tatsächlich verschiebt sich der Anteil jeder Phase mit den Verarbeitungsbedingungen, der thermischen Vorgeschichte und dem Feuchtigkeitsgehalt – aber beide Phasen sind in festem Polyamid 6 immer bis zu einem gewissen Grad vorhanden. Abschreckgekühltes PA6 kann einen Kristallinitätsindex von nur wenigen Prozent haben, während langsam abgekühltes oder geglühtes Material etwa 35 % erreichen kann. Keines der Extreme erzeugt ein Material, das nur aus der einen oder anderen Phase besteht.

Was Teilkristallin im Kontext von PA6 eigentlich bedeutet

Wenn Polymerwissenschaftler ein Material als teilkristallin bezeichnen, beziehen sie sich auf eine bestimmte Mikrostruktur im Nanometerbereich. Im festen Zustand organisiert sich Polyamid 6 in Stapeln kristalliner Lamellen – dünne, plattenartig geordnete Bereiche mit einer Dicke von etwa 5 bis 15 nm – getrennt durch amorphe Zwischenschichtbereiche. Diese Lamellenstapel bilden größere kugelförmige Überstrukturen, sogenannte Sphärolithe, die unter dem Mikroskop mit polarisiertem Licht beobachtet werden können und charakteristisch für schmelzkristallisierte halbkristalline Polymere sind.

Die treibende Kraft hinter der Kristallisation in PA6 ist die Bildung intermolekularer Wasserstoffbrückenbindungen zwischen den Amidgruppen (–CO–NH–) entlang benachbarter Polymerketten. Diese Bindungen, die stärker als Van-der-Waals-Wechselwirkungen, aber schwächer als kovalente Bindungen sind, verriegeln Ketten in parallelen Anordnungen und schaffen den energetischen Vorteil, der die Kristallisation thermodynamisch günstig macht. Allerdings können sich die langen, verschlungenen Ketten beim Erstarren nicht vollständig neu organisieren. Ein erheblicher Anteil bleibt immer in ungeordneten Konfigurationen gefangen und bildet die amorphe Phase.

Der Dichteunterschied zwischen den beiden Phasen spiegelt ihren strukturellen Unterschied wider: Die kristalline Phase von PA6 hat eine Dichte von etwa 1,24 g/cm³, während die amorphe Phase eine Dichte von etwa 1,08 g/cm³ aufweist – eine Lücke von etwa 15 %. Die Messung der Schüttdichte einer PA6-Probe ist daher eine indirekte Methode zur Abschätzung ihres Kristallinitätsgrads, obwohl in der Laborpraxis präzisere Techniken wie Differentialscanningkalorimetrie (DSC) und Weitwinkel-Röntgenstreuung (WAXS) Standard sind.

Entscheidend ist, dass die amorphen Regionen in PA6 nicht alle identisch sind. Forscher unterscheiden zwischen einer mobilen amorphen Fraktion (MAF) – Ketten, die oberhalb der Glasübergangstemperatur eine kooperative Segmentbewegung ausführen können – und einer starren amorphen Fraktion (RAF). Die RAF besteht aus Kettensegmenten, die durch ihre Nähe zu kristallinen Lamellenoberflächen geometrisch eingeschränkt sind, was ihnen auch oberhalb der Glasübergangstemperatur eine eingeschränkte Mobilität verleiht. Das Vorhandensein eines erheblichen RAF in PA6 bedeutet, dass einfache Zweiphasenmodelle die strukturelle Komplexität des Materials deutlich unterschätzen.

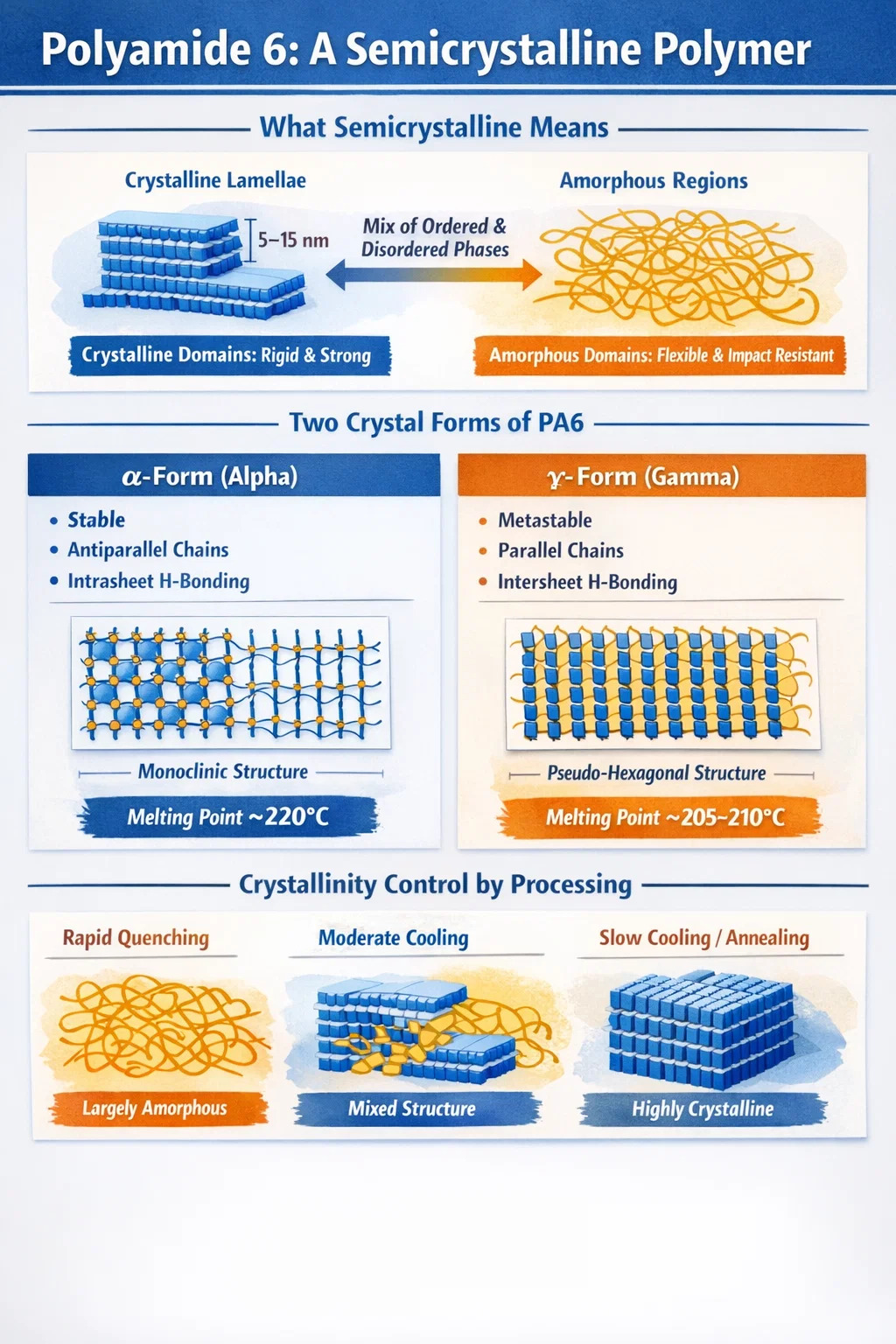

Die beiden Hauptkristallformen von Polyamid 6: Alpha und Gamma

Polyamid 6 kristallisiert nicht zu einer einzigen einzigartigen Kristallstruktur. Es weist einen kristallinen Polymorphismus auf, was bedeutet, dass es je nach Verarbeitung unterschiedliche Kristallstrukturen – sogenannte Polymorphe – bilden kann. Die beiden primären Polymorphe sind die Alpha-Form (α) und die Gamma-Form (γ), jeweils mit unterschiedlichen Atomanordnungen und mechanischen Konsequenzen.

Alpha (α)-Kristallform

Die α-Form ist die thermodynamisch stabile Polymorphie von Polyamid 6. Sie besitzt eine monokline Elementarzelle, in der benachbarte Polymerketten antiparallel zueinander verlaufen. Wasserstoffbrückenbindungen in der α-Form finden hauptsächlich innerhalb planarer Schichten statt – sogenannte Intrasheet-Wasserstoffbrückenbindungen – und erzeugen eine gut organisierte, energetisch günstige Struktur. Die α-Form schmilzt bei etwa 220 °C und wird bevorzugt, wenn PA6 unter langsamen Abkühlbedingungen (typischerweise bei Abkühlgeschwindigkeiten unter etwa 8 °C pro Sekunde) oder nach dem Glühen über 150 °C kristallisiert. Sein höherer Grad an struktureller Ordnung entspricht einem höheren Elastizitätsmodul im Vergleich zur γ-Form.

Gamma (γ)-Kristallform

Die γ-Form, manchmal auch als pseudohexagonal oder Mesophase beschrieben, ist eine metastabile Polymorphie, die vorherrscht, wenn PA6 mit schnelleren Abkühlraten (zwischen etwa 8 °C/s und 100 °C/s) verarbeitet wird, beispielsweise beim Schmelzspinnen zu Fasern oder beim Spritzgießen mit kalten Formen. In der γ-Form verlaufen die Ketten parallel und nicht antiparallel, und die Wasserstoffbrückenbindung findet naturgemäß zwischen den Schichten statt – sie findet zwischen benachbarten wasserstoffgebundenen Schichten statt. Die γ-Form ist kinetisch abgefangen und kann sich beim Tempern oder bei Einwirkung von heißem Wasser in die α-Form umwandeln. Auch in PA6/Ton-Nanokompositen wird aufgrund des keimbildenden Einflusses von Tonplättchen durchweg die γ-Form bevorzugt.

Was dieser Polymorphismus in der Praxis bedeutet

Für Ingenieure und Prozessoren ist der kristalline Polymorphismus in PA6 kein abstraktes akademisches Konzept. Ein geformtes PA6-Teil, das mit einer kalten Form und einer schnellen Zykluszeit hergestellt wird, enthält überwiegend Kristalle der γ-Form, während das gleiche Harz, das mit einer heißen Form und langsamer Abkühlung geformt wurde, mehr Kristalle der α-Form enthält. Die daraus resultierenden mechanischen Eigenschaften – Steifigkeit, Ermüdungsbeständigkeit, Dimensionsstabilität – unterscheiden sich messbar zwischen diesen beiden Teilen, auch wenn sie aus derselben Polyamid 6-Sorte hergestellt sind. Die Steuerung der Abkühlgeschwindigkeiten und Formtemperaturen ist daher eines der wichtigsten Instrumente zur Abstimmung der Mikrostruktur fertiger PA6-Teile.

Typischer Kristallinitätsbereich von PA6 und warum er relativ niedrig ist

Ein Aspekt der Mikrostruktur von Polyamid 6, der viele Ingenieure überrascht, ist die geringe Kristallinität im Vergleich zu einfacher kristallisierbaren Polymeren wie Polyethylen. Schmelzkristallisiertes PA6 erreicht typischerweise a Kristallinitätsindex von 35 % oder weniger , abhängig von den Verarbeitungsbedingungen und der thermischen Vorgeschichte. Dies bedeutet, dass selbst unter den günstigsten langsamen Abkühlbedingungen der Großteil des Materials amorph bleibt.

Der Grund für diese überraschend niedrige Kristallinität liegt in der Kettentopologie von PA6 in der erstarrten Schmelze. Im Gegensatz zu Polyethylen, das über relativ einfache, flexible Ketten verfügt, die eine effiziente benachbarte Wiedereintrittsfaltung ermöglichen, zeichnen sich PA6-Ketten durch starke Wasserstoffbrückenbindungen zwischen den Ketten aus, die die für eine effiziente Kristallisation erforderlichen kooperativen Kettenbewegungen behindern. Darüber hinaus können sich die langen, verschlungenen Polymerketten in der Schmelze nicht schnell aus ihren zufälligen Knäuelkonfigurationen neu organisieren. Ein weithin akzeptiertes Strukturmodell für schmelzkristallisierte Polyamide beschreibt, dass die Ketten zahlreiche lange, nicht benachbarte Wiedereintrittsschleifen bilden, zusammen mit interkristallinen Verbindungsketten, die verschiedene kristalline Lamellen verbinden. Diese ungeordnete Schleifenstruktur erzeugt auf natürliche Weise eine dicke amorphe Schicht zwischen den kristallinen Lamellen – bei PA6 ist die amorphe Zwischenschicht typischerweise etwa doppelt so dick wie die kristallinen Lamellen selbst.

Im Vergleich dazu kann die Kristallinität von in Lösung gezüchteten PA6-Einkristallen – bei denen die Ketten weitaus mehr Zeit und Freiheit zur Reorganisation haben – viel höher sein, was jedoch in keinem praktischen Verarbeitungsszenario repräsentativ für kommerzielles PA6 ist. Echtes spritzgegossenes, extrudiertes oder fasergesponnenes PA6 enthält immer einen erheblichen amorphen Anteil.

Durch Abschrecken von PA6 – beispielsweise durch schnelles Eintauchen einer gerade geschmolzenen Probe in Eiswasser – kann Material mit extrem geringer Kristallinität entstehen, das sich einem nahezu vollständig amorphen Zustand nähert. Dieses abgeschreckte PA6 kann anschließend beim erneuten Erhitzen über seine Glasübergangstemperatur von etwa 50–55 °C kalt kristallisieren und sich von überwiegend amorph in teilkristallin umwandeln. Dieses Verhalten ist in DSC-Experimenten leicht zu beobachten, wo während eines Aufheizscans von abschreckgekühltem PA6 eine kalte Kristallisationsexotherme auftritt.

Wie Verarbeitungsbedingungen die Kristallstruktur von Polyamid 6 steuern

Da Polyamid 6 teilkristallin mit einer empfindlichen und variablen Mikrostruktur ist, bestimmen die Bedingungen, unter denen es verarbeitet wird, maßgeblich die Eigenschaften des Endteils. Dies ist einer der praktisch wichtigsten Aspekte bei der Arbeit mit PA6 als technischem Werkstoff.

Kühlrate

Die Abkühlgeschwindigkeit ist die dominierende Variable, die sowohl den Kristallinitätsgrad als auch die Polymorphverteilung in spritzgegossenem und extrudiertem PA6 steuert. Bei Abkühlgeschwindigkeiten unter etwa 8 °C pro Sekunde ist die α-Form die dominierende Kristallphase. Zwischen etwa 8°C/s und 100°C/s überwiegt die γ-Form. Bei sehr hohen Abkühlgeschwindigkeiten, wie sie beispielsweise beim Schnellabschrecken erreicht werden, wird die Kristallisation weitgehend unterdrückt und es entsteht überwiegend amorphes PA6. Beim praktischen Spritzgießen enthält die Außenhaut eines Formteils (die an der kalten Formwand am schnellsten abkühlt) typischerweise mehr γ-förmiges oder amorphes Material, während der Kern (der langsamer abkühlt) mehr Kristalle in der α-Form enthält. Dadurch entsteht ein Haut-Kern-Morphologiegradient über den Teilquerschnitt.

Formtemperatur

Die Formtemperatur hat einen direkten Einfluss auf die Kristallinität. Höhere Formtemperaturen (für PA6 typischerweise 60–100 °C) verlangsamen die Abkühlung der Teileoberfläche im Verhältnis zu ihrem Kern, fördern eine höhere Gesamtkristallinität und begünstigen die Kristallentwicklung in der α-Form. Niedrigere Formtemperaturen verringern die Kristallinität, können aber die Entformung vereinfachen. Eine praktische Konsequenz besteht darin, dass PA6-Teile mit höherer Kristallinität im Betrieb eine bessere Dimensionsstabilität aufweisen – da die nach dem Formen auftretende Sekundärkristallisation reduziert wird –, aber möglicherweise längere Zykluszeiten erfordern, um eine ausreichende Kristallisation vor dem Auswerfen sicherzustellen.

Glühen

Das Glühen von Polyamid-6-Teilen – das Halten bei erhöhter Temperatur unterhalb des Schmelzpunkts, typischerweise 140–180 °C – fördert die Umwandlung von Kristallen der γ-Form in die stabilere α-Form und erhöht den Gesamtkristallinitätsgrad durch Sekundärkristallisation. Durch das Glühen werden auch vorhandene kristalline Lamellen tendenziell verdickt und innere Spannungen verringert. Ingenieure glühen häufig PA6-Komponenten, die für den Einsatz bei hohen Temperaturen oder für Anwendungen vorgesehen sind, bei denen die Dimensionsstabilität im Laufe der Zeit von entscheidender Bedeutung ist.

Feuchtigkeitsgehalt während der Verarbeitung

Wasser spielt bei der PA6-Verarbeitung eine doppelte Rolle. Während der Schmelzverarbeitung wirkt Feuchtigkeit als Weichmacher, der die Schmelzviskosität verringert und – bei hohen Konzentrationen – zu einem hydrolytischen Abbau der Kettenlänge führen kann. Im festen Zustand zerstört absorbiertes Wasser die Wasserstoffbrückenbindungen zwischen den Ketten in der amorphen Phase, wodurch diese Bereiche plastifiziert werden, die Zugfestigkeit und Steifigkeit verringert und die effektive Glasübergangstemperatur gesenkt werden. Die kristalline Phase ist im Wesentlichen wasserundurchlässig – die Feuchtigkeitsaufnahme erfolgt vollständig über die amorphen Bereiche der PA6-Struktur. Aus diesem Grund nehmen kristallinere PA6-Typen weniger Wasser auf und weisen unter feuchten Bedingungen eine bessere Dimensionsstabilität auf als weniger kristalline PA6-Typen.

Wichtige thermische Eigenschaften im Zusammenhang mit der halbkristallinen Natur von PA6

Die teilkristalline Mikrostruktur von Polyamid 6 ist direkt für mehrere seiner wichtigsten thermischen Eigenschaften verantwortlich, die es deutlich von vollständig amorphen Polymeren und rein kristallinen Materialien unterscheiden.

• Schmelzpunkt: Da PA6 über kristalline Domänen verfügt, hat es einen echten Schmelzpunkt – etwa 220 °C für die α-Form. Vollständig amorphe Polymere schmelzen nicht; sie werden nur zunehmend weicher. Der scharfe Schmelzübergang von PA6 ist ein charakteristisches Merkmal eines teilkristallinen Materials und der Grund, warum PA6 bei genau definierten Temperaturen schmelzverarbeitet werden kann.
• Glasübergangstemperatur (Tg): Die amorphe Phase von PA6 durchläuft im trockenen Zustand bei etwa 50–55 °C einen Glasübergang. Unterhalb dieser Temperatur erstarren die amorphen Ketten im glasigen Zustand; darüber werden sie gummiartig. Die Tg sinkt bei absorbierter Feuchtigkeit erheblich – bis auf etwa 0 °C oder darunter bei voller Sättigung –, da Wasser die amorphen Domänen plastifiziert.
• Wärmeformbeständigkeitstemperatur (HDT): PA6 behält bis nahe an seinen Schmelzpunkt eine erhebliche Steifigkeit bei, da die kristalline Phase oberhalb der Tg als physikalisches Vernetzungsnetzwerk fungiert. Dies steht im Gegensatz zu vollständig amorphen Polymeren, die oberhalb ihrer Tg schnell an Steifigkeit verlieren. Der HDT von unverstärktem PA6 liegt unter Standardtestbedingungen typischerweise im Bereich von 55–65 °C; mit Glasfaserverstärkung steigt sie auf 200°C oder mehr.
• Brillanter Übergang: PA6 durchläuft auch einen Festkörperübergang, der als Brill-Übergang bezeichnet wird, bei etwa 160 °C in unbeschränktem Material. Oberhalb dieser Temperatur geht der monokline Kristall der α-Form in eine Phase höherer Symmetrie mit ungeordneteren Wasserstoffbrückenbindungen über. Dieser Übergang hat Auswirkungen auf das Verarbeitungsfenster und das thermische Verhalten von PA6 bei erhöhten Betriebstemperaturen.

Wie die teilkristalline Struktur die mechanische Leistung von PA6 bestimmt

Das mechanische Verhalten von Polyamid 6 ist eine direkte Folge seiner zweiphasigen teilkristallinen Mikrostruktur. Das Verständnis dieses Zusammenhangs hilft, sowohl seine Stärken als auch seine Grenzen in technischen Anwendungen zu erklären.

Die kristallinen Lamellen dienen als physikalische Vernetzungen oder verstärkende Domänen, die für Steifheit und Festigkeit sorgen. Die amorphen Ketten zwischen und um die Lamellen, insbesondere die interkristallinen Verbindungsketten, die sich zwischen benachbarten Lamellen erstrecken, tragen während der Verformung Spannungen und tragen zur Zähigkeit und Duktilität bei. Diese Architektur ist für das charakteristische Verhalten der doppelten Ausbeute verantwortlich, das bei Zugversuchen von PA6 bei Raumtemperatur beobachtet wird: eine anfängliche Ausbeute bei niedrigen Dehnungen (ungefähr 5–10 %), die mit einer Verformung der amorphen Domänen einhergeht, gefolgt von einer zweiten Ausbeute bei höheren Dehnungen, die mit einer Zerstörung der kristallinen Lamellen selbst einhergeht.

Eine höhere Kristallinität in PA6 korreliert im Allgemeinen mit höherer Steifigkeit, höherer Zugfestigkeit und besserer Kriechfestigkeit, allerdings auf Kosten einer verringerten Schlagfestigkeit und Bruchdehnung. PA6 mit geringerer Kristallinität – beispielsweise PA6, das durch schnelles Abkühlen hergestellt wird – ist tendenziell zäher und duktiler. Dieser Kompromiss ist ein klassisches Merkmal teilkristalliner Polymere und gibt PA6-Compoundierern und -Verarbeitern beträchtlichen Spielraum, um die Eigenschaften für spezifische Anwendungen abzustimmen, indem sie die Kristallinität durch Verarbeitungsbedingungen oder Keimbildner anpassen.

Im Vergleich zu seinem nahen Verwandten PA66 (Nylon 6,6) ist PA6 unter gleichen Verarbeitungsbedingungen etwas weniger kristallin. Dadurch hat PA6 einen etwas niedrigeren Schmelzpunkt (~220 °C gegenüber ~260 °C für PA66), eine bessere Verarbeitbarkeit bei niedrigeren Temperaturen und eine etwas bessere Schlagzähigkeit, während PA66 bei erhöhten Temperaturen eine geringfügig bessere Wärmebeständigkeit und Steifigkeit bietet. Beide sind teilkristallin – der Unterschied liegt im Grad der Kristallinität und Kristallperfektion und nicht in der grundsätzlichen kristallinen/amorphen Natur der Materialien.

Polyamid 6 vs. amorphe Polyamide: Eine klare Unterscheidung

Es lohnt sich, explizit zwischen Polyamid 6 und der Materialklasse der sogenannten amorphen Polyamide zu unterscheiden, da beide zur Familie der Polyamide gehören, aber grundsätzlich unterschiedliche Strukturen und Eigenschaften aufweisen.

PA6 ist, wie in diesem Artikel diskutiert, ein teilkristallines Polyamid. Im Gegensatz dazu sind amorphe Polyamide – wie PA 6I/6T-Copolymere (Copolymere aus Hexamethylendiamin mit Isophthal- und Terephthalsäure) – so konstruiert, dass sie die Kristallisation vollständig verhindern, indem sie eine unregelmäßige Molekülstruktur einbauen, typischerweise durch Copolymerisation mit Monomeren unterschiedlicher Geometrie. Die isophthalischen Einheiten in PA 6I/6T beispielsweise führen zu Knicken in der Kette, die eine regelmäßige Packung verhindern und jegliche kristalline Ordnung unterdrücken, wodurch ein vollständig amorphes Material entsteht.

Die praktischen Konsequenzen dieses Unterschieds sind erheblich. Amorphe Polyamide sind transparent (da keine kristallinen Domänen zur Lichtstreuung vorhanden sind), weisen eine geringe Formschrumpfung und eine ausgezeichnete Dimensionsstabilität auf. Ihnen fehlt jedoch die Hochtemperatursteifigkeit, die durch die Kristallinität von PA6 entsteht, und ihre Einsatztemperatur wird durch ihre Glasübergangstemperatur und nicht durch einen Schmelzpunkt begrenzt. PA6 mit seiner teilkristallinen Struktur ist undurchsichtig oder durchscheinend, zeigt eine höhere Formschrumpfung und hat einen ausgeprägten Schmelzpunkt – behält aber aufgrund der kristallinen Phase die Steifigkeit und Festigkeit weit über seinem Tg bei.

Diese Unterscheidung ist bei der Materialauswahl wichtig. Für Anwendungen, die optische Klarheit, enge Maßtoleranzen und eine breite chemische Beständigkeit in Umgebungen mit gemäßigten Temperaturen erfordern, können amorphe Polyamide bevorzugt werden. Für bautechnische Anwendungen, die eine hohe Steifigkeit, Verschleißfestigkeit und Leistung nahe 200 °C erfordern, ist das teilkristalline PA6 die geeignetere Wahl.

Methoden zur Messung der Kristallinität in PA6

Da der Kristallinitätsgrad von Polyamid 6 mit der Verarbeitungsgeschichte variiert und sich direkt auf die Eigenschaften auswirkt, ist eine genaue Messung praktisch wichtig. Zu diesem Zweck werden routinemäßig verschiedene Analysetechniken eingesetzt.

• Dynamische Differenzkalorimetrie (DSC): Die gebräuchlichste Methode. Die beim Schmelzen einer PA6-Probe gemessene Schmelzwärme wird mit der theoretischen Schmelzwärme von 100 % kristallinem PA6 (ca. 241 J/g für die α-Form) verglichen. Das Verhältnis ergibt den Kristallinitätsindex. Komplikationen entstehen, weil PA6 während des DSC-Erwärmungsscans einer Kaltkristallisation oder polymorphen Übergängen unterliegen kann, was eine sorgfältige Analyse erfordert.
• Weitwinkel-Röntgenstreuung (WAXS): Bietet direkte Strukturinformationen über die vorhandenen kristallinen Phasen. Scharfe Beugungspeaks entsprechen kristallinen Reflexionen; ein breiter Halo entspricht dem amorphen Beitrag. Die Integration der relativen Intensitäten ermöglicht die Berechnung des Kristallinitätsindex und die Identifizierung des α- gegenüber dem γ-Phasengehalt.
• Dichtemessung: Da kristallines und amorphes PA6 deutlich unterschiedliche Dichten aufweisen (1,24 g/cm³ vs. 1,08 g/cm³), liefert die Messung der Dichte einer Probe und die Anwendung einer Zweiphasen-Mischungsregel eine Schätzung der Kristallinität. Dies ist einfach, aber weniger genau als DSC oder WAXS.
• FTIR-Spektroskopie: Mit bestimmten kristallinen Phasen verbundene Infrarotabsorptionsbanden ermöglichen eine semiquantitative Analyse. Für PA6 werden charakteristische Absorptionsbanden bei 974 cm⁻¹, 1030 cm⁻¹ und 1073 cm⁻¹ verwendet, um den Gehalt an α- und γ-Kristallphasen zu unterscheiden und zu quantifizieren.

Jede Technik hat ihre eigenen Stärken, Grenzen und Annahmen. Für die routinemäßige Qualitätskontrolle wird DSC aufgrund seiner Geschwindigkeit und Zugänglichkeit am häufigsten eingesetzt. Für eine detaillierte Strukturcharakterisierung – insbesondere wenn die relativen Anteile der α- und γ-Phasen von Bedeutung sind – liefert WAXS in Kombination mit DSC das umfassendste Bild.

Praktische Implikationen für Design, Verarbeitung und Materialauswahl

Für Ingenieure und Materialwähler hat das Verständnis, dass Polyamid 6 teilkristallin ist – anstatt es einfach als „kristallin“ oder „amorph“ zu bezeichnen – direkte und konkrete Konsequenzen für die Art und Weise, wie Komponenten entworfen, verarbeitet und verwendet werden sollten.

Zunächst kristallisieren PA6-Teile langsam weiter, nachdem sie die Form verlassen haben. Diese Kristallisation nach dem Formen führt zu Dimensionsänderungen – typischerweise Schrumpfung –, die sich auf die Passform und Funktion des Teils auswirken können. Hochpräzise PA6-Komponenten erfordern häufig kontrollierte Glüh- oder Konditionierungsprotokolle, um die Kristallisation in einer kontrollierten Umgebung abzuschließen, bevor sie zusammengebaut werden. Ohne diesen Schritt kann es im Betrieb zu Dimensionsabweichungen kommen, insbesondere in den ersten paar hundert Betriebsstunden bei erhöhten Temperaturen.

Zweitens ist die Feuchtigkeitskonditionierung von PA6-Teilen vor der Prüfung der mechanischen Eigenschaften und vor dem Einsatz in vielen Anwendungen Standard. Frisch geformtes, trockenes PA6 weist Eigenschaften auf, die sich messbar von feuchtigkeitskonditioniertem PA6 unterscheiden, da absorbiertes Wasser die amorphe Phase plastifiziert. Veröffentlichte Eigenschaftsdatenblätter für PA6-Typen geben in der Regel Werte sowohl für den Trockenzustand (DAM) als auch für den feuchtigkeitskonditionierten Zustand (typischerweise 50 % relative Luftfeuchtigkeit) an – und die Unterschiede können erheblich sein. Schlagzähigkeit und Bruchdehnung nehmen mit der Feuchtigkeitsaufnahme zu, während Zugfestigkeit, Steifigkeit und Härte abnehmen.

Drittens verändert die Glasfaserverstärkung das Kristallisationsverhalten von PA6. Glasfasern wirken als heterogene Keimbildungsstellen, die die Kristallisation beschleunigen und die Kristallisationstemperatur zu höheren Werten verschieben. Die resultierende PA6-Matrix in glasfaserverstärkten Verbundwerkstoffen neigt dazu, bei gleichwertigen Kühlbedingungen höher kristallin und feiner strukturiert zu sein als reines PA6, was zur verbesserten Steifigkeit und Dimensionsstabilität von glasfaserverstärkten Polyamid 6-Typen beiträgt.

Viertens hängt die Wahl zwischen PA6 und PA66 für eine bestimmte Anwendung oft von subtilen Unterschieden in ihren teilkristallinen Strukturen ab. PA66 erreicht mit seiner symmetrischeren Kettenstruktur und stärkerer Kristallisationstendenz eine etwas höhere Kristallinität und hat einen etwa 40 °C höheren Schmelzpunkt als PA6. Dadurch eignet sich PA66 besser für Anwendungen bei Temperaturen von etwa 200 °C und mehr. Aufgrund der niedrigeren Verarbeitungstemperatur, der besseren Oberflächenbeschaffenheit und der einfacheren Verarbeitung (teilweise aufgrund der geringeren Kristallisationsrate und Schrumpfung) wird PA6 für viele Präzisionsspritzgussanwendungen und für die Faserproduktion bevorzugt.
