Wofür wird PA6 verwendet? Anwendungen, Eigenschaften und PA6 GF-Leitfaden

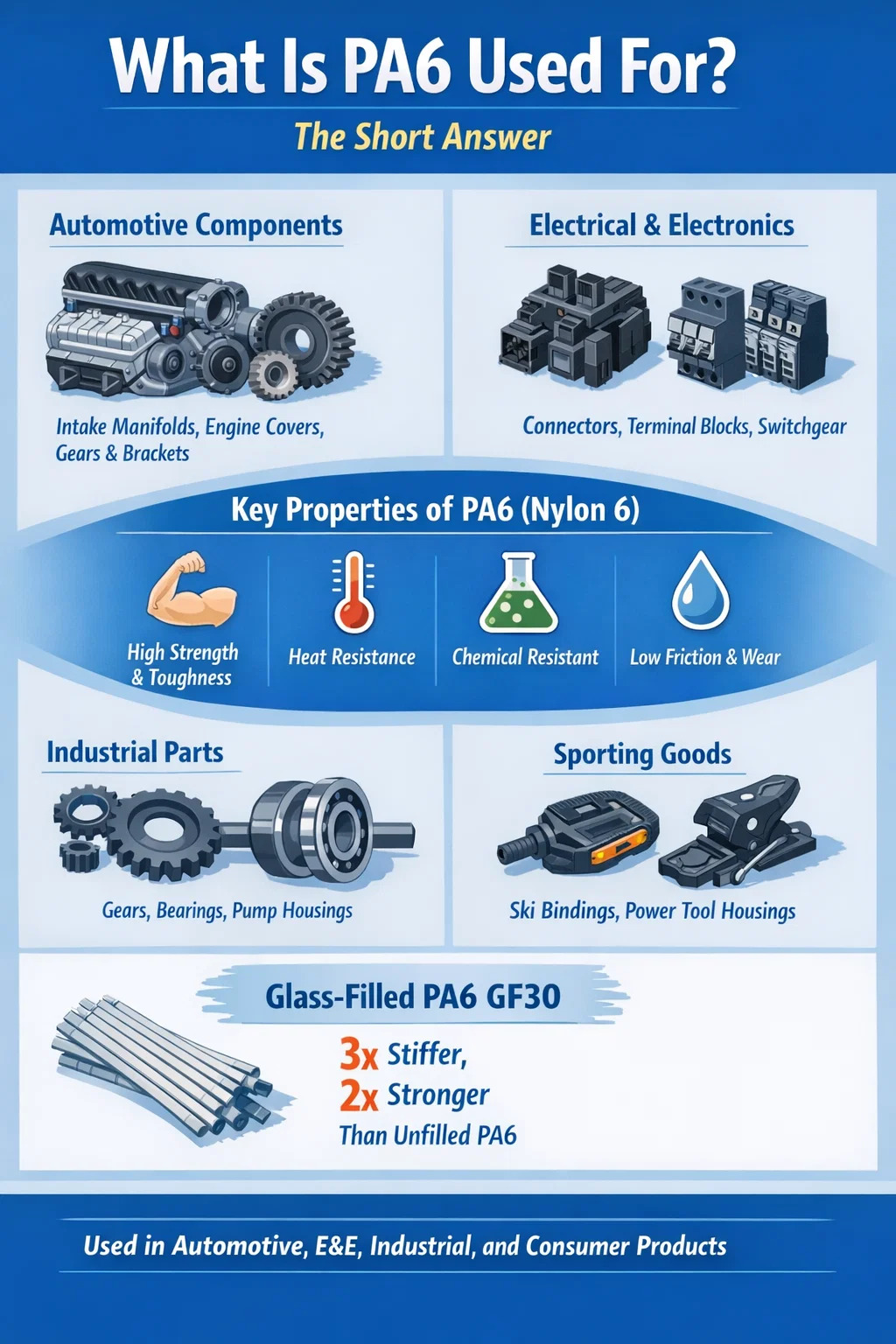

Wofür wird PA6 verwendet? Die kurze Antwort

PA6 – auch bekannt als Polyamid 6 oder Nylon 6 – ist einer der weltweit am häufigsten verwendeten technischen Thermoplaste. Es wird hauptsächlich für strukturelle und mechanische Komponenten verwendet, die eine Kombination aus Festigkeit, Zähigkeit, chemischer Beständigkeit und der Fähigkeit, in komplexe Geometrien geformt zu werden, erfordern. Von Teilen für Automobilmotoren bis hin zu Industriegetrieben, von elektrischen Steckverbindern bis hin zu Konsumsportartikeln – PA6 kommt überall dort zum Einsatz, wo Ingenieure ein Material benötigen, das unter Last, Hitze und wiederholten Belastungszyklen zuverlässig funktioniert.

Bei Verstärkung mit Glasfasern – allgemein als bezeichnet PA6 GF-Materialien (glasfaserverstärktes Polyamid 6) – seine mechanischen Eigenschaften verbessern sich dramatisch, was es in vielen tragenden Anwendungen zu einem direkten Konkurrenten zu Aluminium- und Zinkdruckguss macht. Der weltweite Polyamidmarkt übertraf 6,2 Milliarden US-Dollar im Jahr 2023 , wobei PA6 und seine verstärkten Sorten einen erheblichen Anteil dieser Nachfrage ausmachen.

In diesem Artikel erfahren Sie genau, wo und warum PA6 verwendet wird, wie Glasverstärkung die Gleichung verändert, wie die tatsächlichen Verarbeitungs- und Leistungszahlen aussehen und wie Sie die richtige Sorte für Ihre Anwendung auswählen.

Kerneigenschaften, die PA6 so vielseitig machen

Bevor wir uns mit konkreten Anwendungen befassen, ist es hilfreich zu verstehen, warum PA6 überhaupt ausgewählt wird. Sein Eigenschaftsprofil ist wirklich ausgewogen – es zeichnet sich nicht in einem Bereich auf Kosten aller underen aus, was es so vielseitig einsetzbar macht.

Mechanische Festigkeit und Zähigkeit

Ungefülltes PA6 hat eine Zugfestigkeit von ca 70–85 MPa und eine Bruchdehnung von 30–150 % je nach Feuchtigkeitsgehalt. Diese Kombination bedeutet, dass das Material erhebliche Stöße absorbieren kann, ohne zu brechen – ein Hauptgrund dafür, dass es in Gehäusen und Abdeckungen verwendet wird, die Fall- oder Vibrationsbelastungen ausgesetzt sind. Seine Izod-Kerbschlagzähigkeit liegt typischerweise im Bereich von 5–10 kJ/m² im formtrockenen Zustand, der bei Konditionierung auf einen Gleichgewichtsfeuchtigkeitsgehalt erheblich ansteigt.

Wärmeleistung

Ungefülltes PA6 hat einen Schmelzpunkt von ca 220°C und eine Wärmeformbeständigkeit (HDT) von etwa 65 °C bei einer Belastung von 1,8 MPa – bescheiden für anspruchsvolle Umgebungen unter der Motorhaube von Kraftfahrzeugen. Sobald jedoch Glasfaserverstärkung hinzugefügt wird, steigt der HDT stark an. PA6 GF30 (30 % Glasfaser) erreicht HDT-Werte von 200–215°C bei 1,8 MPa, was die Tür für Anwendungen unter der Motorhaube und andere Anwendungen bei erhöhten Temperaturen öffnet, für die ungefüllte Typen einfach nicht geeignet sind.

Chemische Beständigkeit

PA6 ist beständig gegen eine Vielzahl von Chemikalien: Kohlenwasserstoffe, Öle, Fette, viele Lösungsmittel und verdünnte Basen. Es wirkt gut gegen Benzin, Motoröl, Bremsflüssigkeit und Reinigungsmittel – allesamt üblich in Automobilumgebungen. Es wird jedoch von starken Säuren, Phenolen und Oxidationsmitteln angegriffen, daher sind Prüfungen der chemischen Verträglichkeit für jede nasschemische Umgebung obligatorisch.

Tribologische Eigenschaften

PA6 weist von Natur aus eine geringe Reibung und eine gute Verschleißfestigkeit gegenüber Stahl und anderen harten Gegenflächen auf. Aus diesem Grund arbeiten Zahnräder, Buchsen und Lagerflächen aus PA6 in leichten Anwendungen oft ohne externe Schmierung. Der selbstschmierende Charakter des Materials beruht auf seiner teilkristallinen Struktur und der im Vergleich zu vielen Metallen geringen Oberflächenenergie.

Feuchtigkeitsaufnahme – die Variable, die jeder berücksichtigen muss

PA6 nimmt Feuchtigkeit aus der Atmosphäre auf und gleicht sich dabei ungefähr an 2,5–3,5 % Wassergehalt bei Standardbedingungen (23 °C, 50 % relative Luftfeuchtigkeit) und bis zu 9–10 % bei vollständigem Eintauchen. Feuchtigkeit wirkt als Weichmacher: Sie erhöht die Flexibilität und Schlagfestigkeit und verringert gleichzeitig den Zugmodul und die Streckgrenze. Dies ist nicht unbedingt ein Fehler – im Gleichgewicht konditioniertes PA6 übertrifft in dynamischen Belastungsszenarien oft den trockenen Zustand im geformten Zustand – aber Dimensionsänderungen müssen bei jedem Präzisionsdesign berücksichtigt werden.

PA6 GF-Materialien: Wie Glasfaser alles verändert

Glasgefülltes PA6 – typischerweise als PA6 GF15, PA6 GF30 oder PA6 GF50 bezeichnet (was 15 %, 30 % oder 50 % Glasfaseranteil nach Gewicht anzeigt) – stellt eine grundlegend andere Materialklasse als das ungefüllte Basispolymer dar. Die kurzen Glasfasern, die in die Matrix eingearbeitet werden, erzeugen eine Verbundmikrostruktur, die Lasten effizienter überträgt, Kriechen unter anhaltender Belastung widersteht und Dimensionsstabilität über einen größeren Temperaturbereich aufrechterhält.

Der Sprung von ungefüllt zu GF30 verdreifacht die Steifigkeit ungefähr und verdoppelt die Zugfestigkeit mehr als. Gleichzeitig verdrängt der Glasfaseranteil das Polymer, wodurch der Volumenanteil des Materials, der Feuchtigkeit aufnehmen kann, abnimmt – die Dimensionsstabilität wird dadurch deutlich verbessert. PA6 GF30 ist das Arbeitstier in den meisten Strukturanwendungen und ist der Maßstab, mit dem andere verstärkte technische Thermoplaste verglichen werden.

Obwohl PA6 GF50 auf dem Papier beeindruckend ist, bringt es Kompromisse mit sich: höhere Dichte, geringere Schlagfestigkeit im Vergleich zu GF30 und größere Anisotropie (Fließrichtungs- und Querströmungseigenschaften weichen erheblich voneinander ab). Sie ist in der Regel Anwendungen vorbehalten, bei denen die maximale Steifigkeit nicht verhandelbar ist und Stoßereignisse keine primäre Auslegungslast darstellen.

Automobil: Der größte Einzelmarkt für PA6

Der Automobilsektor verbraucht mehr PA6 – insbesondere PA6-GF-Materialien – als jede andere Branche. Ein einziger moderner Personenkraftwagen enthält eine Schätzung 10 bis 18 kg Polyamid-Komponenten , wobei PA6 und PA66 zusammen den Großteil davon ausmachen. Das Streben nach leichteren Fahrzeugen zur Erreichung der Emissionsziele hat den Ersatz von Metallteilen durch glasfaserverstärkte Nylonbaugruppen beschleunigt.

Motor- und Motorraumkomponenten

PA6 GF30 und GF35 sind die Materialien der Wahl für Ansaugkrümmer, Motorabdeckungen, Thermostatgehäuse, Luftfiltergehäuse und Ladeluftkühler-Endkappen. Diese Teile arbeiten bei Dauertemperaturen von 120–150 °C mit Spitzentemperaturen über 180 °C und sind Kühlmittel, Ölnebel und Kraftstoffdämpfen ausgesetzt. Der Ersatz von Aluminium-Ansaugkrümmern durch PA6 GF-Komponenten ab den 1990er Jahren zeigte Gewichtseinsparungen von 40–60 % pro Komponente Gleichzeitig bleibt die strukturelle Integrität erhalten und durch Spritzgießen werden komplexere Innengeometrien ermöglicht, deren Guss schwierig oder teuer wäre.

Teile des Kühlsystems

Kühlerendbehälter, Ausgleichsbehälter, Wasserpumpengehäuse und Kühlmittelrohrverbinder werden routinemäßig aus PA6-GF-Materialien geformt, da das Material einer dauerhaften Einwirkung von Ethylenglykol-Kühlmittel bei Betriebstemperaturen ohne hydrolytischen Abbau standhält – vorausgesetzt, es wird die richtige wärmestabilisierte Qualität verwendet. Hydrolysebeständige PA6 GF-Typen wurden speziell entwickelt, um die Lebensdauer auf mehr als 200.000 km oder 15 Jahre zu verlängern.

Strukturelle und halbstrukturelle Teile

Frontendträger (das Strukturmodul hinter der Stoßfängerverkleidung), Pedalhalterungen, Türgriffsockel, Spiegelgehäuse und verschiedene Halterungssysteme werden üblicherweise aus PA6 GF30 oder PA6 GF35 hergestellt. Diese Anwendungen erfordern sowohl Steifigkeit als auch Crash-Energiemanagement – ​​eine Balance, die glasfaserverstärktes Nylon bei gleicher Masse besser meistert als viele Konkurrenzmaterialien.

Komponenten des Kraftstoffsystems

PA6 wird für Kraftstoffleitungsanschlüsse, Kraftstofffiltergehäuse und Dampfmanagementkomponenten verwendet. Seine Beständigkeit gegenüber Kohlenwasserstoffen und die Fähigkeit, durch Spritzguss enge Maßtoleranzen zu erreichen – entscheidend für leckagefreie Kraftstoffarmaturen – machen es zur Standardwahl. Regulatorische Anforderungen an eine geringe Permeation in Kraftstoffsystemen haben die Entwicklung mehrschichtiger PA6-Kraftstoffleitungen mit Barriereschichten vorangetrieben, die strukturelle Außenschicht bleibt jedoch Nylon.

Elektrische und elektronische Anwendungen

PA6 ist ein dominierendes Material im Elektro- und Elektronikbereich (E&E), wo seine Kombination aus dielektrischen Eigenschaften, Flammschutz (in modifizierten Qualitäten), Dimensionsstabilität und Verarbeitbarkeit ein breites Spektrum an Komponenten abdeckt.

Steckverbinder und Anschlussblöcke

Elektrische Steckverbinder – von Kfz-Kabelbaumsteckverbindern bis hin zu industriellen Anschlussblöcken – gehören zu den PA6-Anwendungen mit dem höchsten Volumen weltweit. Die Maßhaltigkeit des Materials, seine Kriechfestigkeit unter den Einsteckkräften von Metallkontakten und die Kompatibilität mit Lötprozessen (insbesondere bei wärmestabilisierten Sorten) machen es gut geeignet. PA6 GF-Materialien werden besonders häufig in mehrpoligen Steckverbindern verwendet, bei denen die Genauigkeit der Pin-Registrierung für die Lebensdauer von entscheidender Bedeutung ist.

Leistungsschalter und Schaltanlagen

Für Leistungsschaltergehäuse, Relaissockel und Schaltanlagenkomponenten werden flammhemmende PA6-Typen (FR PA6, oft halogenfrei) spezifiziert. Diese Noten erreichen UL94 V-0-Bewertungen bei 0,8 mm oder 1,6 mm Wandstärke unter Beibehaltung der mechanischen Integrität, die erforderlich ist, um Kurzschlusslichtbögen zu überstehen.

Kabelmanagement und Leitungen

Wellrohre, Kabelbinder und Kabelverschraubungen aus PA6 gehören zum Standard in industriellen Verkabelungsinstallationen. PA6-Kabelbinder behalten ihre Klemmkraft über einen Temperaturbereich von -40 °C bis 85 °C und sind in stabilisierten Qualitäten beständig gegen UV-Strahlung – Eigenschaften, die ihre Allgegenwärtigkeit in Automobilkabelbäumen und Elektroinstallationen im Freien erklären.

Gehäuse für elektronische Geräte

Gehäuse von Elektrowerkzeugen, industriellen Sensorgehäusen, Messgerätegehäusen und Motorgehäusen werden häufig aus PA6- oder PA6-GF-Materialien hergestellt. Die glasfaserverstärkten Sorten widerstehen Verformungen auch in dünnwandigen Abschnitten und bieten die erforderliche Steifigkeit für die passgenaue Montage interner Komponenten wie Leiterplattenmontagepfosten und Schnapphaltefunktionen.

Industriemaschinen und technische Komponenten

PA6 hat eine lange Geschichte in Industriemaschinen, gerade weil es aus extrudierten Stangen- und Plattenmaterialien bearbeitet, in großen Abschnitten gegossen oder in großen Mengen spritzgegossen werden kann. Jede Verarbeitungsroute eignet sich für unterschiedliche Anwendungsskalen.

Zahnräder, Nocken und Antriebskomponenten

PA6-Getriebe finden sich in Bürogeräten, Haushaltsgeräten, Leichtindustriemaschinen und Kfz-Hilfssystemen (Fensterheber, Sitzversteller, HVAC-Mischtüren). Bei PV-Werten (Druckgeschwindigkeit) unter ungefähr 0,1 MPa·m/s , ungefülltes PA6 läuft ohne Schmierung gegen Stahl. Oberhalb dieser Schwelle wird ein geschmiertes Einfahren empfohlen. Zahnräder aus glasfaserverstärktem PA6 bieten eine höhere Belastbarkeit, opfern jedoch einen Teil der selbstschmierenden Eigenschaften der ungefüllten Sorte und weisen einen höheren Gegenflächenverschleiß auf – ein Kompromiss, der je nach Anwendung bewertet werden muss.

Lager, Buchsen und Verschleißpolster

Gegossenes PA6 (Monomerguss) wird für Lagerringe mit großem Durchmesser, Förderbandführungsschienen und Verschleißplatten in Landwirtschafts-, Bergbau- und Materialtransportgeräten verwendet. Gussnylon kann in Abschnitten von bis zu mehreren hundert Kilogramm hergestellt und mit präzisen Toleranzen bearbeitet werden. Sein Reibungskoeffizient gegenüber Stahl beträgt bei Trockenlauf typischerweise 0,15–0,35 Dies ist für viele Lageranwendungen mit niedriger Drehzahl akzeptabel, bei denen Bronze- oder bronzebeschichtete PTFE-Auskleidungen im großen Maßstab zu teuer wären.

Flüssigkeitshandhabung – Pumpen und Ventile

Laufräder, Pumpengehäuse, Ventilkörper und Rohrverbindungen aus PA6 fördern Wasser, milde Säuren, Kohlenwasserstoffe und Prozesschemikalien in einem breiten Spektrum industrieller Umgebungen. Die Korrosionsbeständigkeit von PA6 im Vergleich zu Metallalternativen eliminiert das Risiko galvanischer Korrosion und verkürzt die Wartungszyklen. Für Flüssigkeitssysteme mit höherem Druck oder höherer Temperatur ersetzen PA6 GF-Materialien ungefüllte Sorten, um die Dimensionsstabilität unter anhaltender Druckbelastung aufrechtzuerhalten.

Strukturprofile und Maschinenschutz

Extrudierte PA6-Profile werden für strukturelle Rahmen in automatisierten Montageanlagen, Roboter-Endeffektoren und Maschinenschutzvorrichtungen verwendet. Die spezifische Steifigkeit des Materials (Steifigkeit pro Gewichtseinheit) konkurriert bei kontrolliertem Feuchtigkeitsgehalt vorteilhaft mit Aluminium. Viele Maschinenbauer spezifizieren PA6 GF-Profile für lineare Führungsschienenschlitten und pneumatische Zylinderführungen, weil sich das Material sauber bearbeiten lässt, Vibrationen dämpft und keine Korrosionsschutzbeschichtungen erfordert, die für Stahl erforderlich sind.

Konsumgüter und Sportartikel

Die Kombination aus Zähigkeit, Oberflächenqualität und Färbbarkeit von PA6 – Nylon nimmt Farbstoffe problemlos auf – macht es zu einer häufigen Wahl bei Konsumgütern, bei denen sowohl Ästhetik als auch Haltbarkeit wichtig sind.

• Skibindungen und Schuhschnallen: PA6 GF-Materialien bewältigen die hohen statischen und dynamischen Belastungen von Skibindungen und überstehen kalte Temperaturen von -30 °C ohne Sprödbruch.
• Fahrradkomponenten: Umwerfer, Bremshebel und Lenkerklemmen bei Fahrrädern der Mittelklasse verwenden PA6 GF30, um das Gewicht im Vergleich zu Aluminium zu reduzieren und gleichzeitig die Steifigkeit beizubehalten.
• Gepäckrahmen und Reißverschlüsse: YKK und andere Reißverschlusshersteller verlassen sich bei Reißverschlusszähnen und Schieberkörpern stark auf PA6 – die Zähigkeit des Materials und die geringe Reibung an sich selbst sind ideale Eigenschaften für Reißverschlussmechanismen.
• Elektrowerkzeuge: Bohrergehäuse, Kreissägenkörper und Schleiferschutz aus PA6 GF absorbieren Motorvibrationen, widerstehen der Hitze von Motorgehäusen und bieten die strukturelle Steifigkeit, die zur Aufrechterhaltung der Lagerausrichtung erforderlich ist.
• Zahnbürsten- und Körperpflegegehäuse: PA6-Qualitäten für den Lebensmittelkontakt (konform mit den FDA- oder EU-Lebensmittelkontaktvorschriften) bieten sichere, langlebige Gehäuse mit hervorragender Oberflächenbeschaffenheit.

Textil- und Faseranwendungen

PA6-Fasern – verkauft unter Handelsnamen wie Perlon – stellen eine wichtige Anwendungskategorie dar, die völlig unabhängig von den oben diskutierten technischen Spritzguss- und Extrusionsanwendungen ist. PA6-Filamentgarn wird schmelzgesponnen zu Fasern mit einer Zugfestigkeit im Bereich von 4–6 cN/dtex , mit einer Bruchdehnung von etwa 20–40 % – Eigenschaften, die es für Strumpfwaren, Dessous, Sportbekleidung und technische Textilien geeignet machen.

In technischen Textilanwendungen finden sich PA6-Fasern in Reifencord (häufig kombiniert mit Stahlcord in Diagonalreifen), Förderbändern, Seilen und Netzen für maritime Anwendungen sowie Filtergeweben. Reifencord PA6 wird mit extrem hohen Ziehverhältnissen verarbeitet, um die Polymerketten auszurichten und die oben genannten Festigkeiten zu erreichen 8 cN/dtex und sorgt so für die Ermüdungsfestigkeit, die für wiederholtes Biegewechseln in Reifen erforderlich ist.

Teppichgarn ist eine weitere wichtige Faseranwendung – PA6-Teppichfasern machen einen erheblichen Anteil des Marktes für Wohn- und Gewerbeteppiche aus und konkurrieren aus Kosten-Leistungs-Gründen mit PA66 und Polyester. PA6-Teppiche können am Ende ihrer Lebensdauer wieder eingeschmolzen und gesponnen werden, was die Entwicklung von Rücknahme- und Recyclingprogrammen für Teppiche vorangetrieben hat (insbesondere das Aquafil ECONYL®-Verfahren, das PA6-Teppiche und Fischernetze wieder in Caprolactam-Monomer auflöst).

Medizinische und Lebensmittelkontaktanwendungen

Bestimmte PA6-Typen sind gemäß der EU-Verordnung 10/2011 oder den FDA 21 CFR-Vorschriften für den Lebensmittelkontakt zertifiziert. Diese Qualitäten werden in Komponenten für Lebensmittelverarbeitungsgeräte verwendet – Förderkettenglieder, Führungsschienen, Schneidbrettoberflächen und Pumpenteile für die Handhabung von Flüssigkeiten in Lebensmittelqualität. Das Material kann mit Dampf und handelsüblichen Desinfektionsmitteln in Lebensmittelqualität gereinigt werden.

Bei der Herstellung medizinischer Geräte wird PA6 für nicht implantierbare Komponenten verwendet: Katheteranschlüsse, Griffe für chirurgische Instrumente, Sterilisationstabletts und Gerätegehäuse. Aufgrund seiner Fähigkeit, wiederholten Dampfautoklavenzyklen (121 °C, 134 °C) standzuhalten – insbesondere bei glasfaserverstärkten Typen – eignet es sich besser für die Wiederaufbereitung als viele andere technische Thermoplaste. PA6 wird aufgrund seiner hydrolytischen Anfälligkeit unter physiologischen Bedingungen über lange Zeiträume nicht für implantierbare Geräte verwendet.

So wählen Sie die richtige PA6-Sorte aus

Die PA6-Materialfamilie umfasst Dutzende kommerzieller Qualitäten. Um die richtige Sorte auszuwählen, muss das spezifische Eigenschaftsprofil der Sorte an die Anforderungen der Anwendung angepasst werden. Der folgende Rahmen deckt die häufigsten Entscheidungspunkte ab.

Ein kritischer Punkt wird oft übersehen: Sofern nicht anders angegeben, beziehen sich die Datenblattwerte stets auf den Trockenzustand im geformten Zustand . Verwenden Sie für jede Strukturberechnung mit PA6 in einer realen Umgebung konditionierte Werte (50 % RH-Gleichgewicht oder vollständig gesättigt, abhängig von den Betriebsbedingungen). Die Konstruktion auf Grundlage des Zugmoduls im trockenen Zustand und der anschließende Einsatz in einer feuchten Umgebung kann zu deutlich höheren Durchbiegungen und Kriechgeschwindigkeiten führen als vorhergesagt.

PA6 vs. PA66: Den praktischen Unterschied verstehen

PA6 und PA66 werden in nichttechnischen Diskussionen häufig verwechselt oder synonym verwendet. Sie sind strukturell ähnlich (beide sind Polyamide mit ähnlicher Chemie der Wiederholungseinheiten), unterscheiden sich jedoch in wesentlichen Punkten, die sich auf die Materialauswahl auswirken.

• Schmelzpunkt: PA66 schmilzt bei etwa 260 °C gegenüber 220 °C bei PA6, was PA66 in ungefüllter Form einen thermischen Vorteil verleiht. Allerdings erreichen beide bei starker Glasverstärkung ähnliche HDT-Werte.
• Feuchtigkeitsaufnahme: PA6 absorbiert unter gleichen Bedingungen etwas mehr Feuchtigkeit als PA66, was zu einer geringfügig größeren Dimensionsänderung führt.
• Verarbeitung: PA6 verfügt über ein breiteres und niedrigeres Verarbeitungsfenster, was das Formen dünnwandiger und komplexer Geometrien erleichtert. Seine niedrigere Schmelzviskosität bei Verarbeitungstemperaturen begünstigt auch die Benetzung der Glasfasern während der Compoundierung.
• Kosten: PA6 wird aus Caprolactam synthetisiert, während PA66 aus Adipinsäure und Hexamethylendiamin besteht. Die Marktpreise schwanken, bei PA6 jedoch typischerweise 5–15 % günstiger pro Kilogramm, was im Maßstab wichtig ist.
• Recyclingfähigkeit: PA6 kann mit hohen Rückgewinnungsausbeuten wieder zu Caprolactam-Monomer depolymerisiert werden, was das Recycling im geschlossenen Kreislauf unterstützt. Die Depolymerisation von PA66 ist technisch möglich, kommerziell jedoch kaum in großem Maßstab entwickelt.

Für die meisten Anwendungen unter einer Betriebstemperatur von 150 °C bieten PA6 GF-Materialien die gleiche Leistung wie PA66 GF bei geringeren Kosten. Über 150 °C oder bei Anwendungen, bei denen Feuchtigkeitsquellung entscheidend ist, sind PA66 oder höherleistungsfähige Polyamide (PA46, PA6T/66) eine Prüfung wert.

Verarbeitung von PA6- und PA6-GF-Materialien: Wichtige Überlegungen

Um den größtmöglichen Nutzen aus PA6-GF-Materialien zu ziehen, müssen Verarbeitungsbedingungen beachtet werden, die sich etwas von denen von Standard-Thermoplasten wie PP oder ABS unterscheiden.

Trocknen

PA6 ist hygroskopisch und muss vor der Verarbeitung getrocknet werden. Standardtrocknungsbedingungen sind 80°C für 4–6 Stunden in einem Entfeuchtungstrockner (Taupunkt unter -30 °C), um den Feuchtigkeitsgehalt für das Spritzgießen auf unter 0,2 % zu reduzieren. Eine unzureichende Trocknung führt zu einem hydrolytischen Abbau der Polymerketten während der Schmelzverarbeitung, was zu einer geringeren Viskosität, Spreizungsdefekten und erheblich verringerten mechanischen Eigenschaften des Formteils führt.

Schmelztemperatur

Die Schmelztemperaturen beim Spritzgießen für PA6 liegen typischerweise im Bereich von 240–280°C , abhängig von Wandstärke und Teilegeometrie. Formtemperaturen von 60–90 °C fördern eine gute Kristallinität und Oberflächengüte. Wenn Sie bei PA6-GF-Materialien innerhalb dieses Fensters bleiben, bleibt auch die Faserlänge erhalten – eine zu hohe Schmelzetemperatur in Kombination mit einer aggressiven Schneckengeschwindigkeit verschlechtert die Fasern und verringert die mechanische Leistung.

Faserorientierung und Schweißlinien

Glasfasern in PA6 GF-Materialien richten sich beim Spritzgießen bevorzugt entlang der Fließrichtung aus. Dadurch entstehen anisotrope Eigenschaften: Das Bauteil ist in Strömungsrichtung deutlich steifer und fester als quer dazu. Schweißlinien (wo zwei Fließfronten aufeinandertreffen) in PA6 GF-Teilen können eine Zugfestigkeit von nur 100 % haben 30–50 % des Massenwertes denn Fasern richten sich parallel zur Schweißlinie aus und verbinden sich nur durch die Polymermatrix. Anschnittposition und Teiledesign müssen Schweißnähte in Bereichen mit hoher Belastung minimieren.

Verzug und Schrumpfung

PA6 GF-Materialien schrumpfen unterschiedlich: ungefähr 0,3–0,7 % in Fließrichtung and 0,8–1,3 % quer zur Strömung für GF30-Sorten. Diese unterschiedliche Schrumpfung ist der Hauptgrund für die Verformung flacher oder halbflacher Teile. Simulationsgesteuerte Anschnittplatzierung und Teiledesign sind für Flachbildschirme und Abdeckungen aus PA6 GF-Materialien unerlässlich.

Nachhaltigkeit und Recycling von PA6

Aufgrund seiner Depolymerisierbarkeit ist PA6 im Hinblick auf die Kreislaufwirtschaft in einer besseren Position als viele technische Polymere. Das ECONYL®-Verfahren (Aquafil) gewinnt Caprolactam aus Post-Consumer-PA6-Abfällen – einschließlich Teppichen, Fischernetzen und Industrieabfällen – zurück und polymerisiert es zu neuwertigem PA6 gleichwertiger Qualität. Diese geschlossene Chemie wurde im kommerziellen Maßstab validiert über 100.000 Tonnen PA6-Abfälle wurden zum aktuellen Zeitpunkt der Berichterstattung durch das ECONYL®-Regenerationssystem verarbeitet.

Bei PA6-GF-Materialien ist das Recycling komplexer, da die Glasfasern durch herkömmliches mechanisches Recycling nicht in ihrer ursprünglichen Länge zurückgewonnen werden können – der Faserabrieb bei der Wiederaufbereitung reduziert die Faserlänge und damit die mechanische Leistung. Mechanisch recyceltes PA6 GF25 oder GF30 kann jedoch für Anwendungen mit geringerem Fasergehalt recycelt werden. Beim chemischen Recycling zurück zum Monomer wird das Glas als Rückstand behandelt, der abgetrennt werden muss, es wird jedoch unverunreinigtes Caprolactam aus der Polymerfraktion gewonnen.

Biobasierte PA6-Routen befinden sich in der kommerziellen Entwicklung. Caprolactam kann theoretisch aus biobasiertem Lysin oder Cyclohexan aus biobasierten Quellen gewonnen werden, obwohl vollständig biobasiertes kommerzielles PA6 noch nicht in nennenswertem Maßstab hergestellt wird. Mehrere Hersteller haben gezielte Pilotprogramme angekündigt 30–100 % biobasierter Caprolactam-Anteil innerhalb des kommenden Jahrzehnts, was den CO2-Fußabdruck der PA6-Produktion im Vergleich zur aktuellen petrochemischen Route erheblich reduzieren würde.

Wo PA6 nicht die richtige Wahl ist

Das Verständnis der Grenzen von PA6 ist ebenso wichtig wie das Wissen über seine Stärken. Es gibt Anwendungen, bei denen PA6 – selbst in glasfaserverstärkter Form – unabhängig von den Kosten das falsche Material ist:

• Hohe Dauertemperatur über 180°C: Sogar PA6-GF-Materialien verlieren bei anhaltenden Temperaturen über 180 °C ihre mechanischen Eigenschaften. Anwendungen in diesem Bereich erfordern Hochtemperatur-Polyamide (PA46, PA6T, PA9T) oder nicht-polyamidische technische Polymere (PPS, PEEK).
• Stark saure Umgebungen: Konzentrierte Säuren hydrolysieren die Amidbindungen in PA6 schnell. Anwendungen in stark sauren chemischen Umgebungen erfordern PTFE, PVDF oder Polypropylen.
• Optische Klarheit: PA6 ist bestenfalls halbkristallin und durchscheinend – es kann nicht die optische Klarheit amorpher Materialien wie Polycarbonat oder PMMA erreichen.
• Hohe Präzision in feuchten Umgebungen: Bei Teilen, die Maßtoleranzen unter ±0,1 mm erfordern und einem Feuchtigkeitswechsel ausgesetzt sind, ist die hygroskopische Quellung von PA6 in der Regel ungeeignet. POM (Acetal) oder PBT sind gängige Alternativen.
• Langfristig implantierbare medizinische Geräte: Aufgrund des hydrolytischen Abbaus und der möglichen Monomerauswaschung ist PA6 für implantierbare Anwendungen nicht biokompatibel.
